Насоси секційні ЦНС
Насоси секційні ЦНС
ПРИЗНАЧЕННЯ< /span>
a,geneva,sans-serif;">Насоси відцентрові, секційні, вертикальні типу ЦНСв та агрегати електронасосні на їх основі, призначені для перекачування води та інших неагресивних та негорючих рідин з рН = 7...9,2, температурою не більше 393 К (120°С), з масовою часткою механічних домішок не більше 0,1%, розміром твердих частинок не більше 0,1мм.< /span>
Насоси ЦНС застосовуються для живлення водою парових котлів малої та середньої потужності, на установках підвищення тиску, в промислових установках і при будівництві громадських і житлових будівель, для забезпечення циркуляції гарячої та холодної води. span>
Насоси (агрегати) призначені для роботи як у закритих приміщеннях, так і поза приміщеннями під навісом, при температурі навколишнього повітря від 273 до 323 К (від 0 до +50 °С). span>
Насоси ЦНСв відносяться до виробів виду 2 (відновлювані) за ГОСТ 27.003-90 і випускаються у кліматичному виконанні УХЛ категорії розміщення 4 та кліматичному виконанні Т категорії розміщення 2 за ГОСТ 15150-69. span>
Загальні вимоги безпеки насосів та агрегатів відповідають ГОСТ Р 52743-2007.
Насоси (агрегати) не призначені для експлуатації у вибухонебезпечних та пожежонебезпечних приміщеннях.
Насоси та агрегати призначені для експлуатації в районах з сейсмічності до 8 балів за шкалою MSК-84. При цьому механічні навантаження на насос (агрегат) повинні відповідати навантаженням восьмибальної шкали сейсмічності за умови встановлення агрегату на нульовій позначці.< /span>
КОНСТРУКЦІЯ
Агрегат складається з насоса та приводного двигуна, з'єднаних між собою за допомогою пружної муфти.

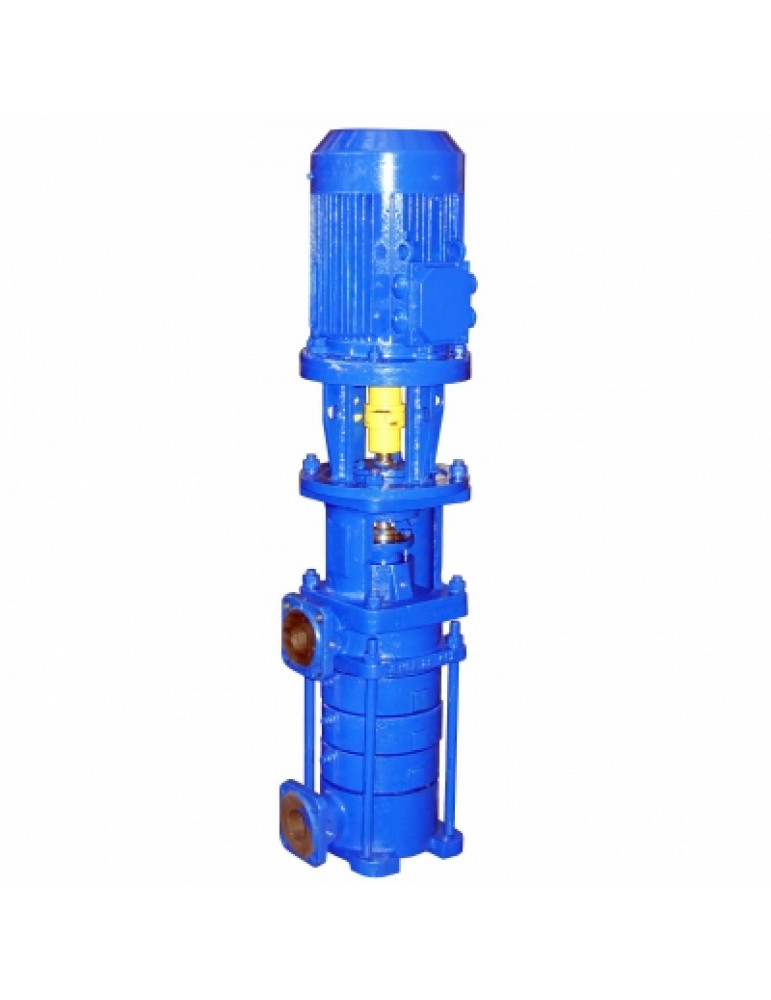

Насос ЦНСв – відцентровий секційний, вертикальний з одностороннім розташуванням робочих коліс. Принцип дії насоса полягає в перетворенні механічної енергії приводу в гідравлічну енергію рідини.
Насос складається з всмоктувального і нагнітального корпусів з встановленими між ними секціями. Секції-діафрагми з вставленими в них напрямними апаратами з'єднуються між собою і з всмоктуючим і нагнітальним корпусами за допомогою стяжних шпильок. Стики секцій ущільнюються гумовими<. /span>
Всмоктувальний і напірний патрубки розташовані горизонтально і в одній площині. За бажанням замовника можна розгортати патрубки відносно один одного. складається з валу, робочих коліс і втулок.Ротор обертається у двох опорах.Верхньою опорою служать радіальний і радіально-упорний підшипники, нижньою опорою - підшипник ковзання, встановлений в корпусі всмоктування. Напрямок обертання ротора – правий (за годинниковою стрілкою, якщо дивитися з боку двигуна) та вказаний стрілкою, розташованою на кронштейні.
,sans-serif;">Ущільнення валу – сальникове.
ЗАСТОСУВАННЯ
- промислові підприємства - для водо- та теплопостачання у виробничих процесах
- житлово-комунальне господарство - для водо- та теплопостачання
- теплоелектростанції - для живлення котлів малої та середньої потужності
- підприємства теплоенергетики - для перекачування конденсату
- підприємства комунального господарства, водоканали - для подачі гарячої води, забезпечення теплопостачання
ОСОБЛИВОСТІ/ПЕРЕВАГИ
- вертикальне виконання насоса дозволяє розміщувати обладнання в обмежених умовах;
- застосування сальникового набивання із сучасних матеріалів на основі терморозширеного графіту значно скорочує час на обслуговування та ремонт насоса ul>
МАРКИ, ХАРАКТЕРИСТИКИ НАСОСІВ ЦНСВ :
Марки | Подача (номін.), м³/ч | Натиск, м | Тиск на вході в насос, кгс/см², не більше | Потужність споживана насосом (номін.), кВт | Частота обертання, об/хв | Частота обертання, c˜¹ | ККД насоса, % | Напруга мережі, В | Частота струму, Гц | Кількість ступенів | Допустимий кавітаційний запас, м, не більше |
ЦНСв 12,5-40 | 12.5 | 40 | 4 | 3.8 | 2950 | 49.2 | 55 | 380 | 50 | 4 | 4 |
ЦНСв 12,5-60 | 12.5 | 60 | 4 | 5.2 | 2950 | 49.2 | 55 | 380 | 50 | 6 | 4 |
ЦНСв 12,5-80 | 12.5 | 80 | 4 | 7.6 | 2950 | 49.2 | 55 | 380 | 50 | 8 | 4 |
ЦНСв 12,5-100 | 12.5 | 100 | 4 | 9.5 | 2950 | 49.2 |
|
